NEMA 17 Bipolar 0.9deg 0.16Nm (22.2oz.in) 42x42x33mm Motor de passo de 4 fios

Parâmetro técnico

Item	Especificações
Precisão do ângulo de passo	±5%
Precisão da Resistência	±10%
Precisão da Indutância	±20%
Aumento de temperatura	80K máx.
Temperatura ambiente	-20 grau ~+50 grau
Resistência de isolamento	100MΩMin. @ 500VCC
Rigidez dielétrica	Um minuto@500VAC∙5mA máx.
Jogo radial do eixo	0,06 Máx.@450g
Jogo Axial do Eixo	0,08 Máx.@450g



Especificação técnica

Modelo não.	Polar	Avaliado Tensão	Atual/ Estágio	Resistência/ Estágio	Indutância/ Estágio	Contenção Torque		# de Pistas	Rotor inércia	Peso	Comprimento
		V	A	Ω	Mh	Oz-em	kgf · centímetros		g∙cm2	kg	milímetros
42H033HM-0504	Bipolar	3.8	0.5	7.5	18	22.2	1.6	4	34	0.12	33
42H033HM-1334		2.8	1.33	2.1	4.2	22.2	1.6

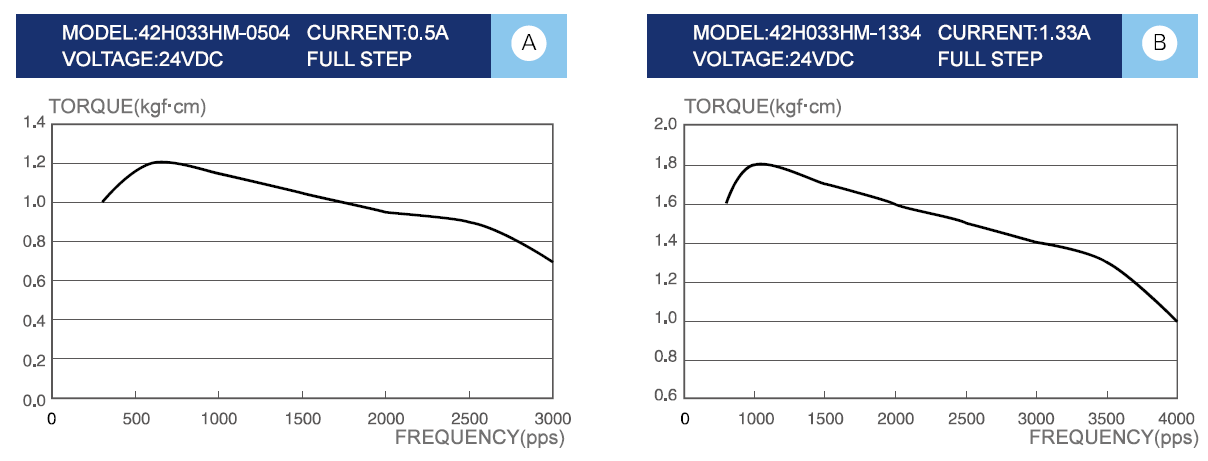

Curva de torque extraída

































Perguntas frequentes

P: Quais certificações você possui?

R: Possuímos certificações ISO9001 e ISO14001, garantindo nosso compromisso com a gestão da qualidade e os padrões ambientais. Além disso, todos os nossos motores possuem certificação CE, garantindo o cumprimento das normas de segurança e desempenho.



P: Quais são as aplicações típicas de motores de passo?

R: Os motores de passo encontram aplicações comuns em máquinas CNC, na indústria de impressão 3D, em equipamentos de teste automatizados e em vários outros setores que exigem controle preciso de movimento e posicionamento.



P: Como funciona um motor de passo?

R: Um motor de passo opera recebendo uma sequência de pulsos elétricos que fazem com que ele gire em incrementos angulares fixos ou escalonados. Cada pulso move o motor em uma distância ou ângulo específico, permitindo controle preciso sobre sua posição e velocidade.



P: Qual é a diferença entre um sistema de motor de passo de malha fechada e um sistema de motor de passo de malha aberta?

R: Em um sistema de malha aberta, um motor de passo opera sem feedback, contando apenas com os pulsos de entrada para posicionamento. Em contraste, um sistema de malha fechada incorpora um codificador ou dispositivo de feedback de posição que fornece feedback ao controlador. Esse feedback permite melhor precisão e correção de erros, resultando em melhor desempenho e precisão de posicionamento.



P: Qual é o seu principal mercado?

R: Nosso principal mercado inclui Europa, América do Norte, América do Sul, Austrália, Oriente Médio, etc.
