Motor DC sem escova alinhado de 57 mm

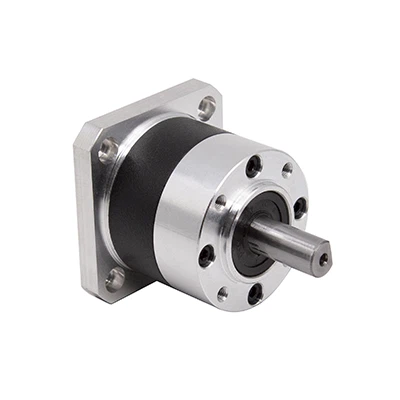

Com um tamanho de estrutura de Φ57 mm, os motores BLDC com engrenagens de 57 mm combinam a caixa de engrenagens planetárias econômicas da série 57 da SIT com motores CC redondos sem escovas de 57 mm. Esta série de motoredutores oferece 4 modelos diferentes, apresentando uma ampla faixa de relações de transmissão de 3:1 a 250:1. Essa capacidade de redução capacita o motor a fornecer saída de torque aprimorada e controle mais preciso do movimento.

Enviar inquérito

Entrega rápida
Garantia da Qualidade
Personalização disponível

Introdução de Produto

Dimensão Mecânica

Mechanical Dimension

Especificação geral

Tipo de enrolamento	estrela
Ângulo de efeito Hall	120 graus (ângulo elétrico)
Jogo Axial do Eixo	0,025 mm
Temperatura ambiente	0 grau -+50 grau (sem condensação))
Umidade ambiente	<85% (sem condensação)
Máx. Força Radial	250N
Máx. Força axial	100N
Classe de isolamento	classe B
Rigidez dielétrica	one minute@500VAC.5mA
Resistência de isolamento	100MΩ mín.@500VCC

Conexão Elétrica

Chumbo NÃO.	Cor de chumbo	Medidor de chumbo	Conexão
1	Vermelho	UL1007/26AWG	CCV
2	Preto		GND
3	Amarelo		SALÃO A
4	Branco		SALÃO B
5	Azul		SALA C
6	Laranja	UL1007/22AWG	Fase U
7	Verde		Fase V
8	Marrom		Fase W

Parâmetro da caixa de velocidades

Estágio	Um estágio						Dois estágios									Três estágios
Taxa de redução	3	4	5	7	9	10	15	16	20	25	28	35	40	50	100	100	125	140	175	200	250
Comprimento 1 (mm)	50.5						62									80
Comprimento 2 (mm)	50						61									79
Carga nominal (Nm)	6						20									25
Reação (grau)	00,8 graus Máx.						1,6 graus Máx.									2,4 graus Máx.
Velocidade nominal de entrada (rpm)	3.000 rpm

Especificação técnica

Modelo não.	Constante EMF traseira	Tensão nominal	Velocidade	Torque nominal	Poder	Corrente nominal	Velocidade sem carga	Corrente sem carga	Resistência/linha-linha	Indutância/linha-linha	Comprimento
	V/krpm	CCV	.rpm	N.m	W	A	.rpm	A	Ω	Mh	milímetros
57BL02202-0012-XXX	9.8	24	2000	0.057	12	0.77	2800	0.15	4.8	7.56	40
57BL02402-0020-XXX	5.7	24	4000	0.048	20	1.07	4660	0.16	1.73	2.8	44
57BL02202-0050-XXX	4.8	24	4000	0.119	50	2.8	5200	0.24	1	1.9	50
57BL02102-0040-XXX	16.7	24	1000	0.382	40	2.5	1700	0.15	1.9	5.7	70

Observação: Os clientes só precisam fornecer a velocidade e o torque do motor finalmente concluído, e nós escolheremos o motor e a caixa de engrenagens adequados para sua aplicação.

Perguntas frequentes

P: O que é um motor DC sem escovas com engrenagens?

R: Um motor DC sem escovas com engrenagens é um tipo de motor elétrico que usa um design sem escovas para maior eficiência e durabilidade, acoplado a uma caixa de engrenagens (mecanismo de redução de engrenagem) para controlar e otimizar a velocidade e o torque de saída.

P: Quais são as vantagens de usar um motor DC sem escovas com engrenagens?

R: A combinação de um design sem escovas e uma caixa de engrenagens oferece vários benefícios, incluindo maior eficiência, controle preciso de velocidade, maior torque, redução de ruído e maior vida útil em comparação com motores com escovas.

P: Onde os motores DC sem escovas com engrenagens são usados?

R: Eles são comumente usados em diversas aplicações, como robótica, automação, veículos elétricos, drones, dispositivos médicos e equipamentos industriais, onde é necessário controle preciso de velocidade e torque.

P: Como você garante o controle de qualidade?

R: O controle de qualidade é fundamental para nós e aplicamos medidas rigorosas para manter a qualidade consistente do produto. Ao longo de todo o processo de produção, realizamos testes e inspeções meticulosos para verificar o desempenho e a confiabilidade de cada motor. Este rigoroso controle de qualidade garante que apenas produtos de alta qualidade cheguem aos nossos estimados clientes.
