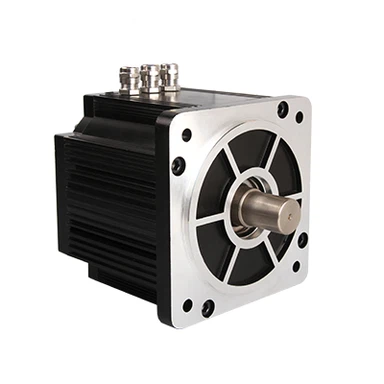

Servo motor de 110x110mm 2300w 1500rpm 15Nm 220VAC
Número do modelo: 110SV11152-2300B
Tamanho do quadro: 110X110mm
Grau de proteção: IP54 (personalizável)
Potência nominal: 2300W
Tensão nominal: 220V
Corrente nominal: 11A
Torque nominal: 15Nm
Velocidade nominal: 1500rpm
- Entrega rápida
- Garantia da Qualidade
Personalização disponível
Introdução de Produto
Este servo motor com codificador é construído em uma estrutura de 110X110mm, fornecendo uma estrutura confiável para aplicações de alto torque. Apresentando um grau de proteção IP54 personalizável, este servo motor garante resiliência contra fatores ambientais, tornando-o adequado para uso em condições industriais desafiadoras. Com uma potência nominal de 2300 W, pode fornecer potência substancial para atender aos requisitos de aplicações exigentes. Operando a uma tensão nominal de 220 V e uma corrente nominal de 11 A, este servo motor de alto torque foi projetado para fornecer um torque nominal de 15 Nm e uma velocidade nominal de 1.500 rpm, tornando-o particularmente adequado para aplicações que exigem força rotacional significativa e movimento rápido. ao controle.
Especificações técnicas
|
Modelo |
Unidade |
110SV11152-2300B |
||
|
Potência nominal PN |
W |
2300 |
||
|
Torque nominal TN |
N.m |
15 |
||
|
Tensão nominal vocêN |
VCA |
220 |
||
|
Corrente nominal lN |
A |
11 |
||
|
Velocidade nominal nN |
rpm |
1500 |
||
|
Torque Máx. TMÁX. |
N·m |
33 |
||
|
Corrente máx. lMÁX. |
A |
33 |
||
|
Velocidade máx. nMÁX. |
RPM |
3000 |
||
|
Resistência de linha RL |
Ω |
0.6 |
||
|
Indutância de linha LL |
Mh |
9.9 |
||
|
Inércia do Rotor JM |
kg.m2 |
33.6*10-4 |
||
|
Voltar EMP Constante Ke |
V/krpm |
82 |
||
|
Constante de tempo elétrica Te |
EM |
16.5 |
||
|
Comprimento |
milímetros |
207.4 |
||
|
Peso |
KG |
12.1 |
||
|
Classe de isolamento |
F(155 graus) |
|||
|
Grau IP |
IP54 (pode ser personalizado de acordo com as necessidades do cliente) |
|||
|
Temperatura de trabalho |
grau |
-20 ~ 40 graus |
||
|
Ambiente operacional |
Temperatura ambiente:-20-40 grau; Umidade ambiental: |
|||
Dimensão Mecânica
Precauções para montagem e conexão de servomotores
1. Desligar: Certifique-se de que a fonte de alimentação esteja completamente desligada antes de montar e conectar o servo motor para evitar choque elétrico ou outros riscos relacionados à energia.
2. Segurança Mecânica: Certifique-se de que o servo motor esteja devidamente fixado em um local seguro e siga as especificações relevantes de instalação mecânica. Verifique o aperto dos fixadores e certifique-se de que não haja peças soltas ou destacadas.
3. Fiação correta: Garanta a conexão correta das linhas de alimentação e sinal de controle para evitar curtos-circuitos, incêndios ou outros riscos elétricos. Use os cabos e conectores corretos para garantir boas conexões elétricas e isolamento.
4. Aterramento: Para garantir um aterramento elétrico seguro, conecte corretamente o fio de aterramento do servo motor. As conexões de aterramento podem fornecer proteção elétrica, evitando choques elétricos e reduzindo a interferência de ruído elétrico.
5. Prevenção de sobrecarga: Certifique-se de que a carga no servo motor permaneça dentro de sua faixa nominal e evite sobrecarga. A sobrecarga pode causar superaquecimento do servo motor, danos ou criar outros problemas de segurança. Familiarize-se com os parâmetros nominais e condições operacionais do servo motor e selecione o modelo e as especificações apropriadas com base nos requisitos da aplicação.
6. Inspeção e Manutenção Regulares: Para garantir segurança e confiabilidade, inspecione periodicamente o servo motor e seus componentes de conexão. Verifique o aperto dos fios, conectores e blocos terminais, garantindo que não haja danos ou corrosão. Limpe regularmente a superfície do motor para evitar o acúmulo de poeira e sujeira, o que pode afetar a dissipação de calor e o desempenho.
