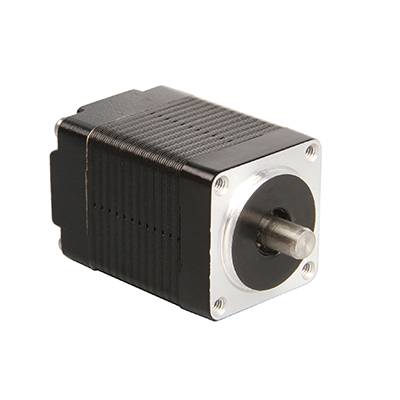

NEMA 8 Bipolar 1,8 graus 0.04Nm (5,6oz.in) 0,6A 6V 20x20x38mm Motor de passo de 4 fios

Parâmetro técnico

Item	Especificações
Precisão do ângulo de passo	±5%
Precisão da Resistência	±10%
Precisão da Indutância	±20%
Aumento de temperatura	80K máx.
Temperatura ambiente	-20 grau ~+50 grau
Resistência de isolamento	100MΩMin. @ 500VCC
Rigidez dielétrica	Um minuto C @250VAC∙5mA máx.
Jogo radial do eixo	0,06 Máx.@450g
Jogo Axial do Eixo	0,08 Máx.@100g



Especificação técnica

Modelo não.	Polar	Avaliado Tensão	Atual/ Estágio	Resistência/ Estágio	Indutância/ Estágio	Contenção Torque		# de Pistas	Rotor inércia	peso	Comprimento do corpo
		V	A	Ω	Mh	Oz-em	kgf · centímetros		g · cm2	Kg	milímetros
20H038H-0604	Bipolar	6.0	0.6	10	5.5	5.6	0.4	4	3.3	0.08	38







Curva de torque extraída









































Perguntas frequentes

P: Quais são os benefícios de usar uma caixa de engrenagens em um motor de passo?

R: Adicionar uma caixa de engrenagens a um sistema de motor de passo pode proporcionar vários benefícios:

1. Torque aumentado: Uma caixa de engrenagens permite a redução da velocidade do motor enquanto aumenta a saída de torque. A caixa de engrenagens reduz a velocidade de rotação do motor e aumenta proporcionalmente a saída de torque no eixo de saída. Isto é benéfico quando um torque mais alto é necessário para acionar a carga.



2. Precisão de posicionamento aprimorada: Usar uma caixa de engrenagens com motor de passo pode aumentar a precisão de posicionamento do sistema. A redução na velocidade do motor obtida pela caixa de engrenagens aumenta a resolução do motor e permite passos mais precisos, resultando em maior precisão de posicionamento e movimento mais suave.



3. Maior capacidade de manuseio de carga: Ao adicionar uma caixa de engrenagens, um motor de passo pode lidar com cargas mais pesadas que podem exceder a capacidade direta do motor. O torque aumentado fornecido pela caixa de engrenagens permite que o motor acione cargas maiores ou mais desafiadoras com facilidade.



4. Capacidade de recuo aprimorada: Em algumas aplicações, pode ser desejável permitir o movimento manual da carga ou capacidade de retrocesso. Adicionar uma caixa de engrenagens pode facilitar isso, reduzindo o torque de retenção do motor e permitindo um movimento manual mais suave da carga.



5. Redução de velocidade: Uma caixa de engrenagens pode ser usada para reduzir a velocidade de saída do motor. Isto é útil quando a aplicação requer velocidades de rotação mais lentas ou quando é necessário combinar a velocidade do motor com a carga acionada.
