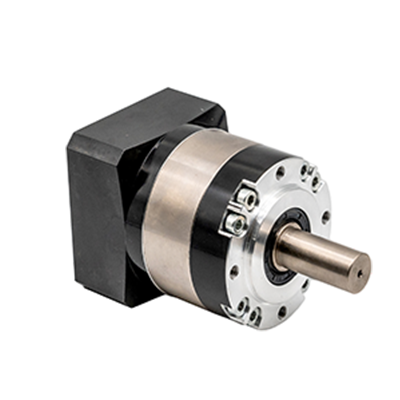

Caixa de engrenagens planetárias de precisão série PRE080

Resumo do Produto

Essecaixa de engrenagens redutora planetáriacom dentes retos possui grau de proteção IP65, garantindo resiliência em ambientes desafiadores. Ele está disponível em configurações de um, dois e três estágios, cada uma adaptada aos requisitos específicos da aplicação. Em um estágio, há uma variedade de proporções, incluindo 3, 4, 5, 7 e 10, que podem ser escolhidas, com uma folga impressionantemente baixa de menor ou igual a 10 minutos de arco. Além disso, a caixa de velocidades PRE080 atinge uma eficiência excepcional superior ou igual a 97%, garantindo uma transmissão de potência e utilização de energia ideais.



Para aplicações que exigem maior torque e versatilidade, a configuração de dois estágios oferece relações como 12, 15, 16, 20, 25, 28, 35, 40, 50 e 70, com folga um pouco maior de Menor ou igual a 18 Arcmin. Apesar do aumento da complexidade, a eficiência permanece impressionante, superior ou igual a 94%, atendendo às demandas de sistemas acionados por precisão.



Em cenários que exigem o máximo em multiplicação de potência e torque, a configuração de três estágios fornece relações de 100, 125, 140, 175, 200 e 250. Com uma folga menor ou igual a 25 arcmin e uma eficiência maior ou igual igual a 90%, esta variante garante uma operação confiável e eficiente em uma ampla gama de aplicações industriais.



A caixa redutora planetária com dentes retos combina inovação tecnológica com design robusto, tornando-a a escolha ideal para aplicações onde precisão, durabilidade e eficiência são fundamentais.



Regra de nomenclatura PRÉ (Por exemplo: PRE-090N-010-20-19-1)



Dados de desempenho

Parâmetro técnico		1 etapa					2 estágios										3 estágios
Razão		3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100	125	140	175	200	250
Torque de saída nominal T2N	Nm	33	46	48	49	46	42	46	44	44	46	44	46	44	46	47	42	44	42	44	42	44
Parada de emergência Torque T2NOT	Nm	3 vezes de torque de saída nominal
Velocidade nominal de entrada n1N	RPM	3000
Velocidade máxima de entrada n1B	RPM	6000
Folga Padrão P2	Arcmin	Menor ou igual a 10				Menor ou igual a 18											Menor ou igual a 25
Rigidez torcional	NmVarcmin	8
Momento fletor máximo F2rB	N	1510
Carga Axial Máx. F2aB	N	755
Vida de serviço	horas	20000
Eficiência η	%	Maior ou igual a 97%				Maior ou igual a 94%											Maior ou igual a 90%
Temperatura operacional	grau	-10 grau ~90
Lubrificação		Óleos lubrificantes sintéticos
Grau de proteção da caixa de engrenagens		IP65
Posição de montagem		todas as direções
Nível de ruído (n=3000pm, Sem carga, 50cm)	dB(A)	62
Momentos de Inércia de Massa J1	kg.cm2	0.18	0.17	0.16	0.16	0.16		0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16



Dimensão Mecânica

Tamanho do motor correspondente

Série PRE080	Estágio	Razão	Diâmetro do eixo de saída	Diâmetro do eixo de entrada	Diâmetro x comprimento do eixo do motor/Diâmetro e altura do piloto no motor/QTYs-diâmetro-espaçamento dos furos de montagem
	Um estágio	3/4/5/7/10	20	19	Φ19×30/Φ70×3/4-Φ5.5-Φ90
					Φ19×30/Φ70×3/4-Φ6.5-Φ90
	Dois estágios	12/15/16/20/25/28/ 35/40/50/70	20	19	Φ19×30/Φ70×3/4-Φ5.5-Φ90
					Φ19×30/Φ70×3/4-Φ6.5-Φ90
	Três estágios	100/125/140/175/200/250	20	19	Φ19×30/Φ70×3/4-Φ5.5-Φ90
					Φ19×30/Φ70×3/4-Φ6.5-Φ90

Dicas: Um redutor de engrenagem planetária é um dispositivo mecânico sofisticado projetado para transmitir torque e gerenciar velocidade em vários sistemas mecânicos. Pertence à família de redutores, componentes cruciais em máquinas que requerem movimento controlado, amplificação de torque e regulação de velocidade. O termo "planetário" refere-se ao arranjo de engrenagens dentro do sistema, semelhante a um sistema planetário em nosso sistema solar.



Perguntas frequentes

P: Qual é o seu prazo de pagamento?

R: Aceitamos 50% de entrada T/T antecipadamente e 50% de pagamento do saldo T/T antes do envio. Para clientes antigos, pode ser ajustado. Além disso, o Paypal está disponível apenas para amostra.



P: O que é uma caixa de engrenagens planetária?

R: Uma caixa de engrenagens planetárias, também conhecida como caixa de engrenagens epicíclica, é um tipo de sistema de engrenagens usado para transmitir e controlar o torque e a velocidade entre um eixo de entrada giratório, um eixo de saída e um ou mais eixos intermediários. Ele consiste em uma engrenagem solar central, engrenagens planetárias, uma coroa e um transportador que segura as engrenagens planetárias.



P: Como funciona uma caixa de engrenagens planetárias?

R: Em uma caixa de engrenagens planetárias, a engrenagem solar é acionada pelo eixo de entrada e as engrenagens planetárias são montadas em um transportador que gira em torno da engrenagem solar. As engrenagens planetárias engrenam tanto com a engrenagem solar quanto com uma coroa externa. À medida que a engrenagem solar gira, ela faz com que as engrenagens planetárias girem, o que, por sua vez, aciona o eixo de saída conectado à coroa. Este arranjo permite diferentes relações de transmissão e saída de torque.



P: Qual é a vantagem de uma relação de transmissão baixa em uma caixa de engrenagens planetárias?

R: Uma relação de transmissão baixa em uma caixa de engrenagens planetárias aumenta a velocidade de saída enquanto diminui o torque. Isto é vantajoso para aplicações que exigem operação em alta velocidade, como correias transportadoras ou máquinas de movimento rápido onde é desejado movimento rápido.



P: Você pode fornecer um serviço personalizado?
R: Com nossa própria oficina de usinagem, podemos atender às necessidades de diferentes clientes para produtos personalizados, até mesmo o comprimento, espessura, forma e tamanho de um eixo podem ser personalizados de acordo com as necessidades dos clientes.



P: Qual é a função de uma placa transportadora em uma caixa de engrenagens planetárias?

R: Em uma caixa de engrenagens planetárias, a placa transportadora, também conhecida como transportador planetário ou simplesmente transportador, desempenha um papel crucial na fixação e suporte das engrenagens do planeta. O transportador é um componente estrutural que conecta as engrenagens do planeta e permite que elas girem em torno do eixo central enquanto orbitam a engrenagem solar.



P: Como as caixas de engrenagens planetárias são usadas em sistemas de transporte?

R: As caixas de engrenagens planetárias desempenham um papel crítico nos sistemas de transporte, fornecendo a redução de velocidade necessária, a multiplicação de torque e o controle preciso de movimento necessários para um manuseio de materiais eficiente e eficaz. Seu design compacto, recursos de compartilhamento de carga e flexibilidade os tornam uma escolha popular em diversas aplicações de transportadores em setores como manufatura, logística e armazenamento.



P: O que diferencia uma caixa de engrenagens planetárias de precisão de uma caixa de engrenagens planetárias padrão?

R: Uma caixa de engrenagens planetárias de precisão se distingue pela precisão de fabricação superior, tolerâncias mais rígidas e precisão aprimorada em comparação com uma caixa de engrenagens planetárias padrão.



P: E quanto à qualidade de seus produtos?

R: Nossa empresa possui certificações ISO9001 e ISO14001, garantindo que nossos processos de fabricação aderem aos padrões internacionais de gestão de qualidade e gestão ambiental. Além disso, todos os nossos motores têm certificação CE, cumprindo os necessários requisitos europeus de segurança, saúde e proteção ambiental.



P: Qual é a quantidade mínima de pedido, você pode me enviar amostras?

R: A quantidade mínima de pedido varia dependendo do modelo específico e estamos abertos a discutir caso a caso. Além disso, podemos fornecer amostras mediante solicitação.
