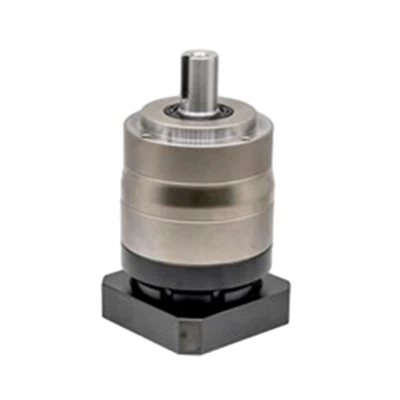

Caixa de engrenagens planetárias de alta precisão série AEP060
Tipo: caixa de engrenagens planetárias com dentes helicoidais
Grau de proteção da caixa de velocidades: IP65
Proporção: 3, 4, 5, 7, 10 (um estágio)
Proporção: 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (dois estágios)
Folga padrão P1: Menor ou igual a 3 arcmin (um estágio); Menor ou igual a 5 arcmin (dois estágios)
Backlash Padrão P2: Menor ou igual a 5 arcmin (um estágio); Menor ou igual a 7 arcmin (dois estágios)
Eficiência: Maior ou igual a 95% (um estágio); Maior ou igual a 92% (dois estágios)
- Entrega rápida
- Garantia da Qualidade
Personalização disponível
Introdução de Produto
Regra de nomenclatura AEP (Por exemplo: AEP-090N-010-22-19-4)
Dados de desempenho
|
Parâmetro técnico |
1 etapa |
2 estágios | |||||||||||||||
|
Razão |
3 |
4 |
5 |
7 |
10 |
15 |
16 |
20 |
25 |
28 |
30 |
35 |
40 |
50 |
70 |
100 |
|
|
Torque de saída nominal T2N |
Nm |
55 |
50 |
60 |
50 |
40 |
55 |
50 |
50 |
60 |
50 |
55 |
50 |
45 |
60 |
50 |
40 |
|
Torque de parada de emergência T2NoT |
Nm |
3 vezes de torque de saída nominal |
|||||||||||||||
|
Velocidade nominal de entrada n1N |
.rpm |
5000 |
|||||||||||||||
|
Velocidade máxima de entrada n1B |
.rpm |
10000 |
|||||||||||||||
|
Folga reduzida P1 |
Arcmin |
Menor ou igual a 3 |
Menor ou igual a 5 |
||||||||||||||
|
Folga padrão P2 |
Arcmin |
Menor ou igual a 5 |
Menor ou igual a 7 |
||||||||||||||
|
Rigidez torcional |
Nm/arcomin. |
7 |
|||||||||||||||
|
Momento fletor máximo F2rB |
N |
1377 |
|||||||||||||||
|
Carga Axial Máx. F2aB |
N |
765 |
|||||||||||||||
|
Vida de serviço |
horas |
20000 |
|||||||||||||||
|
Eficiência η |
% |
Maior ou igual a 95% |
Maior ou igual a 92% | ||||||||||||||
|
Temperatura operacional |
grau |
-10 grau ~90 grau |
|||||||||||||||
|
Lubrificação |
Óleos lubrificantes sintéticos |
||||||||||||||||
|
Grau de proteção da caixa de engrenagens |
IP65 |
||||||||||||||||
|
Posição de montagem |
todas as direções |
||||||||||||||||
|
Nível de ruído (n=3000rpm, sem carga, 50 cm) |
dB(A) |
58 |
58 |
56 |
55 |
54 |
58 |
58 |
58 |
58 |
58 |
58 |
55 |
55 |
55 |
55 |
55 |
|
Momentos de Inércia de Massa J1 |
kg.cm2 |
0.16 |
0.14 |
0.13 |
0.13 |
0.13 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
Dimensão Mecânica
Tamanho do motor correspondente
|
AEP060 Série |
Estágio | Razão | Diâmetro do eixo de saída | Diâmetro do eixo de entrada | Diâmetro x comprimento do eixo do motor/Diâmetro e altura do piloto no motor/QTYs-diâmetro-espaçamento dos furos de montagem |
| Um estágio | 3/4/5/7/10 | 16 | 6.35 | Φ6.35×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | |
| 8 | Φ8×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | ||||
| 14 |
Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
||||
| 19 | Φ19×30/Φ70×3/4-Φ6.5-Φ90 | ||||
| Dois estágios |
15/16/20/25/28/ 30/35/40/50/70/100 |
16 | 6.35 | Φ6.35×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | |
| 8 | Φ8×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | ||||
| 14 |
Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
Perguntas frequentes
P: As caixas de engrenagens planetárias de precisão podem ser usadas em equipamentos médicos?
R: Sim, as caixas de engrenagens planetárias de precisão podem ser usadas em diversas aplicações de equipamentos médicos. A indústria médica muitas vezes exige controle de movimento preciso e confiável em dispositivos e equipamentos, e as caixas de engrenagens planetárias de precisão são adequadas para atender a esses requisitos. Alguns exemplos de equipamentos médicos onde as caixas de engrenagens planetárias de precisão são comumente usadas incluem:
1. Robôs Cirúrgicos: As caixas de engrenagens planetárias de precisão desempenham um papel vital em sistemas robóticos cirúrgicos, fornecendo movimentos precisos e controlados para braços e instrumentos robóticos durante cirurgias minimamente invasivas.
2. Equipamento de diagnóstico: Caixas de engrenagens planetárias de precisão são utilizadas em máquinas de diagnóstico por imagem, como tomógrafos e máquinas de ressonância magnética, para controlar o movimento de pórticos e componentes rotativos.
3. Sistemas de automação laboratorial: As caixas de engrenagens planetárias de precisão são usadas em equipamentos de automação laboratorial, como sistemas de manuseio de líquidos, dispositivos de preparação de amostras e plataformas robóticas para testes e análises de alto rendimento.
4. Sistemas de manuseio de pacientes: Caixas de engrenagens planetárias de precisão são empregadas em elevadores de pacientes, camas hospitalares e outros equipamentos de manuseio de pacientes para garantir movimentos suaves e precisos durante transferências e ajustes de pacientes.
5. Dispositivos de reabilitação e assistência: Caixas de engrenagens planetárias de precisão são utilizadas em dispositivos de reabilitação e assistência, como cadeiras de rodas motorizadas, exoesqueletos robóticos e membros protéticos para fornecer movimentos controlados e precisos.
P: As caixas de engrenagens planetárias de precisão estão disponíveis com diferentes configurações de eixo de entrada e saída?
R: Sim, as caixas de engrenagens planetárias de precisão estão disponíveis com diversas configurações de eixo de entrada e saída para atender a diversas aplicações. Essas caixas de engrenagens oferecem flexibilidade com tipos de eixo, como entradas retas, ocas ou estriadas e saídas sólidas ou ocas. A disponibilidade de diferentes configurações garante compatibilidade e integração perfeita em uma ampla gama de sistemas mecânicos.
P: As caixas de engrenagens planetárias de precisão requerem arranjos de montagem especiais?
R: As caixas de engrenagens planetárias de precisão geralmente não requerem arranjos especiais de montagem. Eles são projetados para serem versáteis e podem ser montados em diversas orientações, dependendo da aplicação específica e das restrições de espaço.
