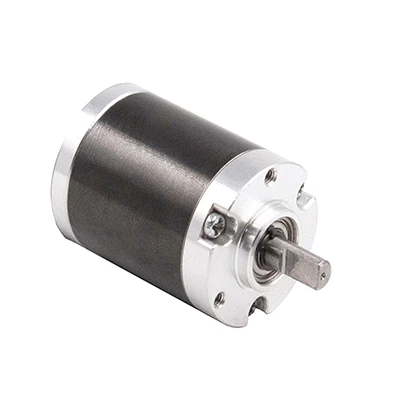

Caixa de engrenagens planetárias econômicas série 36
Tamanho do quadro: Φ36mm ou 42x42mm
Tipo de caixa de engrenagens: dentes retos
Grau de proteção da caixa de velocidades: IP54
Um estágio: proporção 3, 4, 5, 9; folga menor ou igual a 0,8 grau; eficiência Maior ou igual a 85%
Dois estágios: proporção 20, 25, 36, 45; folga menor ou igual a 1,6 grau; eficiência Maior ou igual a 75%
Três estágios: proporção 100, 125, 180, 225; folga menor ou igual a 2,4 graus; eficiência Maior ou igual a 65%
Compatível com: motor de passo Nema 17, motores DC sem escova redondos da série 36
- Entrega rápida
- Garantia da Qualidade
Personalização disponível
Introdução de Produto
Dados de desempenho
| Estágio | 1 etapa | 2 estágios | 3 estágios | ||||||||||
| Razão | 3 | 4 | 5 | 9 | 20 | 25 | 36 | 45 | 100 | 125 | 180 | 225 | |
| Comprimento L1 | milímetros | 37 | 42 | 50.5 | |||||||||
| Comprimento L2 | milímetros | 35 | 40 | 48.5 | |||||||||
| Carga nominal | Nm | 1 | 2 | 3 | |||||||||
| Carregamento máximo | Nm | 2 | 4 | 6 | |||||||||
| Eficiência η | % | 85% | 75% | 65% | |||||||||
| Retaliação | grau | Menor ou igual a 0,8 graus | Menor ou igual a 1,6 grau | Menor ou igual a 2,4 graus | |||||||||
| Peso | Kg | 0.4 | 0.6 | 0.8 | |||||||||
| Temperatura ambiente de funcionamento | grau | -20 graus ~90 graus (personalização de baixa temperatura) | |||||||||||
| Velocidade nominal de entrada n1N | .rpm | 3000 | |||||||||||
| Máx. Velocidade de entrada n1B | .rpm | 5000 | |||||||||||
| Grau de proteção da caixa de câmbio | PI | 54 | |||||||||||
| Lubrificação | Lubrificação com graxa vitalícia | ||||||||||||
| Barulho | Db | 50dB/1m | |||||||||||
| Vida de serviço | horas | ~20000 | |||||||||||
Dimensão Mecânica
Perguntas frequentes
P: As caixas de engrenagens planetárias econômicas são isentas de manutenção?
R: As caixas de engrenagens planetárias econômicas normalmente exigem manutenção regular, como lubrificação e inspeção, para garantir desempenho e longevidade ideais. No entanto, os requisitos de manutenção podem ser mais simples em comparação com caixas de velocidades mais complexas.
P: As caixas de engrenagens planetárias econômicas podem ser usadas em ambientes agressivos?
R: As caixas de engrenagens planetárias econômicas podem ter limitações em termos de resistência a temperaturas extremas, ambientes corrosivos ou contaminação pesada. Caixas de engrenagens especializadas com recursos aprimorados podem ser mais adequadas para condições operacionais adversas.
P: Quais são as diferentes relações de transmissão disponíveis nas caixas de engrenagens planetárias econômicas?
R: As caixas de engrenagens planetárias econômicas normalmente oferecem uma variedade de relações de transmissão para acomodar diferentes requisitos de velocidade e torque em diversas aplicações. As relações de transmissão disponíveis dependem do modelo específico e do design da caixa de velocidades.
