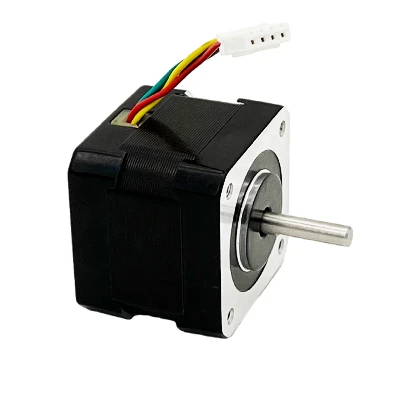

NEMA 17 Bipolar 1.8deg 0.26Nm 1.5A 2.25V 42x42x33mm Motor de passo de 4 fios
video
NEMA 17 Bipolar 1.8deg 0.26Nm 1.5A 2.25V 42x42x33mm Motor de passo de 4 fios

NEMA 17 Bipolar 1.8deg 0.26Nm 1.5A 2.25V 42x42x33mm Motor de passo de 4 fios

Número da peça do fabricante:42H033H-1504-028
Tamanho da moldura: 42x42mm
Tipo de motor: passo bipolar
Torque de retenção: 2,6 kgf.cm
Corrente/fase nominal: 1,5 A
Tensão nominal: 2,25 V
Conector:XH-4
Aplicação comum: Impressora 3D, Máquinas CNC, Máquinas Têxteis, etc.

Enviar inquérito
42H033H-1504-028 FICHA TÉCNICA
  • Entrega rápida
  • Garantia da Qualidade
  • Customization AvailablePersonalização disponível
Introdução de Produto

Especificação geral

Precisão do ângulo de passo

±5%

Precisão da Resistência

±10%

Precisão da Indutância

±20%

Aumento de temperatura

80K máx.

Temperatura ambiente

-20 grau ~+50 grau

Resistência de isolamento

100MΩMin. @ 500VCC

Rigidez dielétrica

Um minuto@500VAC∙5mA máx.

Jogo radial do eixo

0,06 Máx.@450g

Jogo Axial do Eixo

0,08 Máx.@450g



Especificação Elétrica

Número do modelo 42H033H-1504-028
Tipo de motor Bipolar
Ângulo de passo 1,8 graus ±5%
Número de Fase 2
Torque de retenção 2,6 kgf.cm
Corrente/fase nominal 1,5A (valor de pico)
Tensão nominal 2.25V
Resistência de Fase 1,5Ω±10%(20 graus)
Indutância de Fase 2,2mH±20% (1kHz 1V RMS)
Inércia do Rotor 35g.cm²



Especificação Física

Tamanho do quadro 42x42mm
Comprimento do corpo 33mm
Diâmetro do eixo Φ5mm
Comprimento do eixo dianteiro 20mm
Comprimento do eixo com corte D 15mm
Número de leads 4
Comprimento do fio 45mm
Calibre do fio AWG26
Peso 0,22kg



Conexão

A

B

C

D

VERMELHO

AMARELO

CINZA

VERDE



Perguntas frequentes

P: Como posso chegar à sua fábrica?

R: Nossa fábrica fica perto do Aeroporto de Xangai Hongqiao. Podemos buscá-lo no aeroporto.



P: Qual é a quantidade mínima de pedido, você pode me enviar amostras?

R: O requisito MOQ é diferente de modelo para modelo e isso pode ser discutido caso a caso. E podemos enviar amostras.



P: Qual é o prazo de entrega de seus produtos?

R: Em geral, o prazo de produção de nossas caixas de engrenagens é de cerca de 30-35 dias (para pedidos urgentes, podemos agilizar). O tempo de transporte depende do método de transporte escolhido por nossos clientes.



P: Quais são as aplicações dos motores de passo?

R: Eles são comumente usados ​​em máquinas CNC, indústria de impressão 3D, equipamentos de teste automatizados, etc.



P: Os motores podem ser personalizados de acordo com nossas necessidades, como colocar nosso logotipo?

R: Sim, podemos personalizar seus motores de acordo com suas necessidades.
